PROFREEL

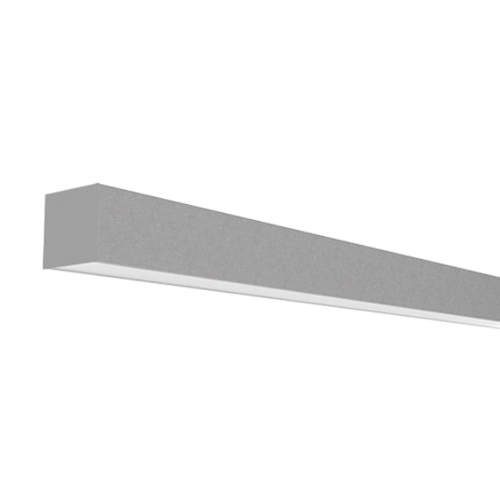

PROFREEL ist eine Leuchtenserie für die Decken-, Hänge- oder Unterputzanwendung ohne Rahmen, die Spielraum für individuelle Anpassungen direkt vor Ort lässt. Die Leuchte besteht aus einem Aluminiumgehäuse, das in bis zu 3 Meter langen Stangen geliefert wird, aus elektronischen Komponenten (Treiber und LED-Streifen), die je nach Beleuchtungsort auswählbar sind, und aus einem flexiblen, als Rolle geliefertem Diffusor, mit dem sich perfekt homogene und durchgehende Lichtlinien schaffen lassen. PROFREEL erlaubt darüber hinaus die Anwendung des LED-Streifens im oberen Bereich, um zweiflammige Leuchten zu erhalten. Der grundlegende Vorteil besteht in der möglichen Integration des Treibers im Leuchtengehäuse: Dies vereinfacht die Installation und steigert die Ästhetik.
Spezifikationen
Optiken
Gehäuse
Referenznorm
Auf Wunsch
Treiber und Module mit 24V-Spannung
LED-Streifen: CRI > 90
Farbtemperatur: 2700K/3000K/4000K
Möglicher Streifen- und Profilschnitt alle 5 cm
McAdams 3
Lebensdauer: L80/B50 > 50.000h
5 Jahre volle Garantie
Augensicherheit: RG0/RG1 nach EN 62471:2009
Extrudierter Schirm aus satiniertem Methacrylat, völlig homogen, UGR < 22.
Extrudiertes Aluminiumgehäuse.
Die Leuchten entsprechen den Sicherheitsnormen EN 60598-1 und UNI EN 12464-1 (Beleuchtung von Arbeitsstätten).
LED-Streifen 5000K
Dimmbare Verkabelung DALI – Code: D (verfügbare Versionen prüfen)
Spezifikationen
Treiber und Module mit 24V-Spannung
LED-Streifen: CRI > 90
Farbtemperatur: 2700K/3000K/4000K
Möglicher Streifen- und Profilschnitt alle 5 cm
McAdams 3
Lebensdauer: L80/B50 > 50.000h
5 Jahre volle Garantie
Augensicherheit: RG0/RG1 nach EN 62471:2009
Optiken
Extrudierter Schirm aus satiniertem Methacrylat, völlig homogen, UGR < 22.
Gehäuse
Extrudiertes Aluminiumgehäuse.
Referenznorm
Die Leuchten entsprechen den Sicherheitsnormen EN 60598-1 und UNI EN 12464-1 (Beleuchtung von Arbeitsstätten).
Auf Wunsch
LED-Streifen 5000K
Dimmbare Verkabelung DALI – Code: D (verfügbare Versionen prüfen)
PROFREEL
versionen
Profreel IS
Profreel
PROFREEL IS
PROFREEL
PROFREEL Download
TECHNICAL DRAWING
Optik
Streuschirm aus satiniertem antistatischem Methacrylat, UGR<22.
Technisches Datenblatt
4000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83PG6K4
5.5W 4000K
529lm
578mm
Standard
Dimmbar
Notbeleuchtung
83PG8K4
8W 4000K
769lm
848mm
Standard
Dimmbar
Notbeleuchtung
83PG11K4
11W 4000K
1058lm
1128mm
Standard
Dimmbar
Notbeleuchtung
83PG14K4
13.5W 4000K
1298lm
1408mm
Standard
Dimmbar
Notbeleuchtung
83PG17K4
16.5W 4000K
1586lm
1688mm
Standard
Dimmbar
Notbeleuchtung
83PG25K4
25W 4000K
2404lm
2530mm
Standard
Dimmbar
Notbeleuchtung
83PG31K4
30.5W 4000K
2932lm
3090mm
Standard
Dimmbar
Notbeleuchtung
Technisches Datenblatt
3000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83PG6K3
5.5W 3000K
457lm
578mm
Standard
Dimmbar
Notbeleuchtung
83PG8K3
8W 3000K
664lm
848mm
Standard
Dimmbar
Notbeleuchtung
83PG11K3
11W 3000K
914lm
1128mm
Standard
Dimmbar
Notbeleuchtung
83PG14K3
13.5W 3000K
1121lm
1408mm
Standard
Dimmbar
Notbeleuchtung
83PG17K3
16.5W 3000K
1371lm
1688mm
Standard
Dimmbar
Notbeleuchtung
83PG25K3
25W 3000K
2077lm
2530mm
Standard
Dimmbar
Notbeleuchtung
83PG31K3
30.5W 3000K
2534lm
3090mm
Standard
Dimmbar
Notbeleuchtung
Technisches Datenblatt
2700K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83PG6L2790
5.5W 2700K
428lm
578mm
Standard
Dimmbar
Notbeleuchtung
83PG8L2790
8W 2700K
622lm
848mm
Standard
Dimmbar
Notbeleuchtung
83PG11L2790
11W 2700K
856lm
1128mm
Standard
Dimmbar
Notbeleuchtung
83PG14L2790
13.5W 2700K
1050lm
1408mm
Standard
Dimmbar
Notbeleuchtung
83PG17L2790
16.5W 2700K
1282lm
1688mm
Standard
Dimmbar
Notbeleuchtung
83PG25L2790
25W 2700K
1944lm
2530mm
Standard
Dimmbar
Notbeleuchtung
83PG31L2790
30.5W 2700K
2371lm
3090mm
Standard
Dimmbar
Notbeleuchtung
PROFREEL
PROFREEL
PROFREEL Download
TECHNICAL DRAWING
Beschreibung
Aluminiumprofil für Decken-, Hänge- und Unterputzanwendungen.
Technisches Datenblatt
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83AA1000
1000mm
Standard
83AA2000
2000mm
Standard
83AA2700
2700mm
Standard
83AA3000
3000mm
Standard
PROFREEL FLEX STRIP
PROFREEL
PROFREEL Download
Beschreibung
Klebefähiger 24- LED-Streifen CRI > 90, teilbar alle 50 mm
Technisches Datenblatt
4000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83SL10K4
10W/mt 4000K
940lm/mt
5000mm
Standard
83SL15K4
15W/mt 4000K
1283lm/mt
5000mm
Standard
83SL20K4
20W/mt 4000K
1616lm/mt
5000mm
Standard
Technisches Datenblatt
3000K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83SL10K3
10W/mt 3000K
813lm/mt
5000mm
Standard
83SL15K3
15W/mt 3000K
1155lm/mt
5000mm
Standard
83SL20K3
20W/mt 3000K
1598lm/mt
5000mm
Standard
Technisches Datenblatt
2700K
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83SL10L2790
10W/mt 2700K
760lm/mt
5000mm
Standard
83SL15L2790
15W/mt 2700K
1077lm/mt
5000mm
Standard
83SL20L2790
20W/mt 2700K
1578lm/mt
5000mm
Standard
PROFREEL FAST CONNECTORS
PROFREEL
PROFREEL Download
Beschreibung
Schnellsteckverbinder für Linienbeginn und -weiterführung.
Technisches Datenblatt
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83CRIL500
Standard
83CRCL
Standard
PROFREEL CONVERTER
PROFREEL
PROFREEL Download
Beschreibung
Der Treiber ist entsprechend der Leistung des zu verwendenden LED-Streifens und seiner Länge auszuwählen.
Technisches Datenblatt
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83LC2024
20W 24V
237x30mm
Standard
83LC6024
60W 24V
280x30mm
Standard
83LC10024D
100W 24V
425x30mm
Dimmbar
83LC10024IS
100W 24V
300x40mm
Standard
83LC18024IS
180W 24V
280x64mm
Standard
83LC15024ISD
150W 24V
325x30mm
Dimmbar
83LC3524ISBT
35W 24V
Bluetooth
83LC6024ISBT
60W 24V
Bluetooth
83LC10024ISBT
100W 24V
Bluetooth
83LC15024ISBT
150W 24V
Bluetooth
PROFREEL PG SCREEN
PROFREEL
PROFREEL Download
Optik
PG-Schirm
Beschreibung
PG-Schirm 1000 mm / 2000 mm / 3000 mm
Technisches Datenblatt
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83PG1000
1000mm
Standard
83PG2000
2000mm
Standard
83PG3000
3000mm
Standard
PROFREEL CLD SCREEN
PROFREEL
PROFREEL Download
Optik
CLD-Schirm, UGR<16.
Technisches Datenblatt
code
Lichtstrom
Abmessungen
Verkablung
datasheet
Spezifikationsposition
83CLD1000
1000mm
Standard
83CLD2000
2000mm
Standard
83CLD3000
3000mm
Standard
